Überdachung PURE Komplettangebot
Art-Nr.:
149.530

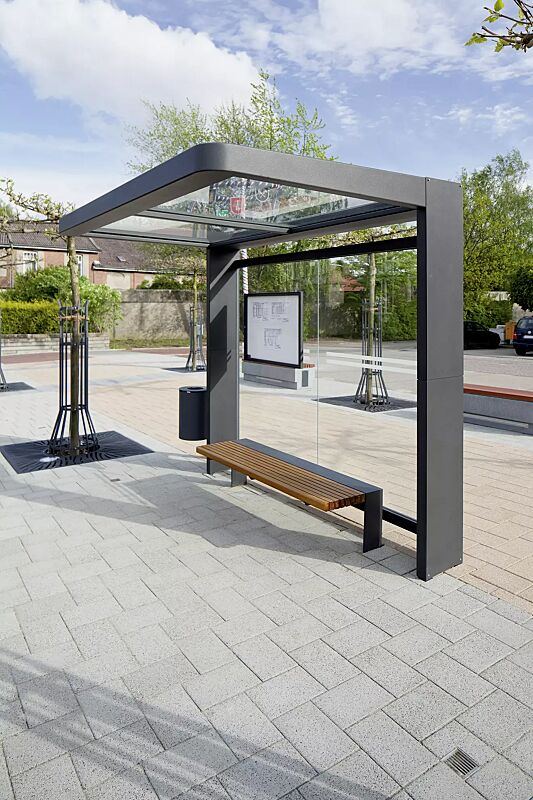

Wartehalle PURE, Dachbreite x Dachtiefe 2720 mm x 1800 mm, Rückwand mit Siebdruckstreifen, mit Sitzbank PURE, Plakatschaukasten sowie Abfallbehälter KÖLN, Stahlkonstruktion in RAL DB 703 eisenglimmer Wartehalle PURE Dachbreite x Dachtiefe 2720 mm x 180...
Produktinformationen
Konstruktion:
Freitragende Stahlkonstruktion mit allseitig verkleideten Designstützen mit Querfuge und Rückwand.
Dach:
Auskragendes Pultdach aus gekantetem Stahlblech. Dacheindeckung aus Verbundsicherheitsglas teilvorgespannt (VSG aus TVG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 1,25 kN/m²
Windlast: Zone 2
Entwässerung:
Im Dach integrierte Entwässerung. Der Ablauf erfolgt korrosionssicher durch die Stützen, Austritt oberirdisch in Stützenmitte. Jede Stütze mit innerer Wasserableitung.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette. Dachrahmen einteilig vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Freitragende Stahlkonstruktion mit allseitig verkleideten Designstützen mit Querfuge und Rückwand.
Dach:
Auskragendes Pultdach aus gekantetem Stahlblech. Dacheindeckung aus Verbundsicherheitsglas teilvorgespannt (VSG aus TVG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 1,25 kN/m²
Windlast: Zone 2
Entwässerung:
Im Dach integrierte Entwässerung. Der Ablauf erfolgt korrosionssicher durch die Stützen, Austritt oberirdisch in Stützenmitte. Jede Stütze mit innerer Wasserableitung.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette. Dachrahmen einteilig vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Wartehalle |
|---|---|
| Nutzung: | einseitig |
| Dachausführung: | Pultdach |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Ausführung: | mit Rückwand |
| Feldanzahl: | 2 |
| Personenanzahl: | 5 |
| Dachbreite: | 2720 mm |
| Dachtiefe: | 1800 mm |
| Gesamthöhe: | 2350 mm |
| Lichte Höhe: | 2200 mm |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 1,25 kN/m² |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | verzinkt und beschichtet |
| Befestigungsart: | zum Aufdübeln |
| Entwässerung: | integriert |
| Design: | METZ UND KINDLER, Darmstadt |
