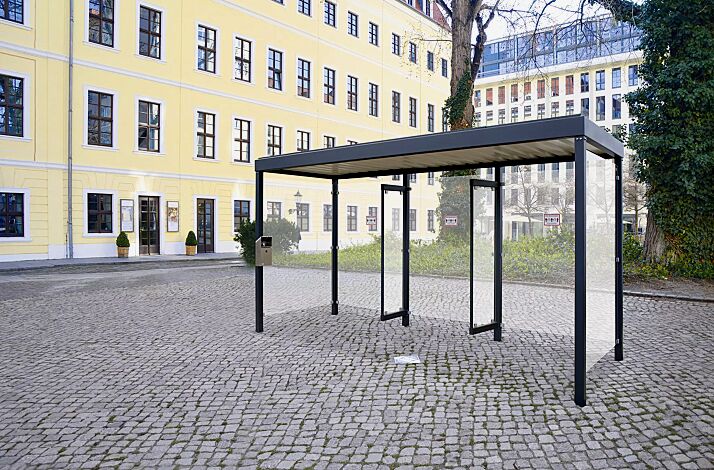

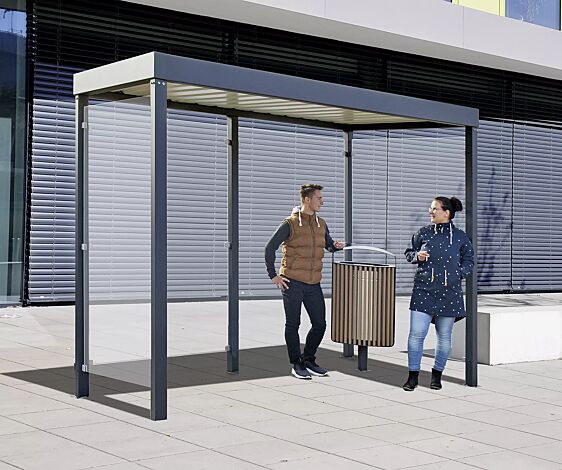

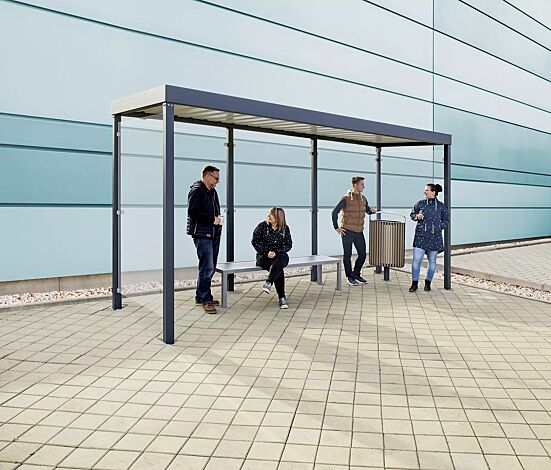

Raucherunterstand GEMALA, Dachbreite x Dachtiefe 4600 mm x 1600 mm, mit Rück- und Seitenwände ESG, Klarglas sowie Sitzbank LIGURIA und Abfallbehälter LENA, Stahlkonstruktion in RAL 7016 anthrazitgrau <div style="color: #000000; text-transform: none; text-indent: 0px; letter-spacing: normal; font-family: OpenSans, 'Helvetica Neue', Helvetica, Arial, sans-serif; font-size: 13px; font-style: normal; font-weight: 400; word-spacing: 0px; white-space: normal; orphans: 2; widows: 2; background-color: #ffffff; font-variant-ligatures: normal; font-variant-caps: normal; -webkit-text-stroke-width: 0px; text-decoration-style: initial; text-decoration-color: initial;">Raucherunterstand GEMALA, Dachbreite x Dachtiefe 3100 mm x 1600 mm, Stahlkonstruktion feuerverzinkt und pulverbeschichtet, inkl. Rück- und Seitenwände ESG, Klarglas, Dacheindeckung Trapezblech</div> 4674_003
Beschreibung Downloads Kontakt aufnehmen

Beschreibung

Raucherunterstand GEMALA

Konstruktion: Stahlkonstruktion, Dachrahmen liegt auf Quadratrohrstützen.
Oberfläche / Farbe: Alle Stahlteile feuerverzinkt und pulverbeschichtet in RAL-Farbe nach Wahl. Trapezblech beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in RAL 9002 grauweiß beschichtet.
Dach: Flachdach mit Dacheindeckung Trapezblech. Umlaufende Dachattika 170 mm hoch, feuerverzinkt und pulverbeschichtet in RAL-Farbe nach Wahl.
Rück- / Seiten- / Windschutzwand: Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck).
Entwässerung: Über die im Dach integrierte Regenrinne und die hinteren Stützen. Ablauf oberirdisch über Wasserspeier.
Schneelast: sk (auf dem Boden) 2,00 kN / m²
Windlast: Zone 2
Befestigung: Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung: Zerlegt auf Palette, Dach komplett montiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Optionen: Höhere Schneelast, Beleuchtung sowie Scheibenaufdrucke gegen Mehrpreis.

Technische Skizzen

Downloads

ZIEGLER Handbuch 2020 S.218
Datenblatt

Kontakt aufnehmen

Sie haben Fragen?

0 76 72 - 95 8 95

Mo-Fr 7:30 - 17 Uhr

...oder über unser Kontaktformular

Wählen Sie ihre Variante mit den Filtern aus:

Filter schließen
  •
  •
  •

Filter einblenden Weitere Filter ausblenden
Varianten
Darstellung: Liste Kachel
GEMALA
Preis auf Anfrage
  • Dachbreite: 3100mm
GEMALA
Preis auf Anfrage
  • Dachbreite: 3100mm
GEMALA
Preis auf Anfrage
  • Dachbreite: 4600mm
GEMALA
Preis auf Anfrage
  • Dachbreite: 6100mm
Dachbreite 3100

Preis auf Anfrage

Zur Variante
Dachbreite 3100

Preis auf Anfrage

Zur Variante
Dachbreite 4600

Preis auf Anfrage

Zur Variante
Dachbreite 6100

Preis auf Anfrage

Zur Variante
